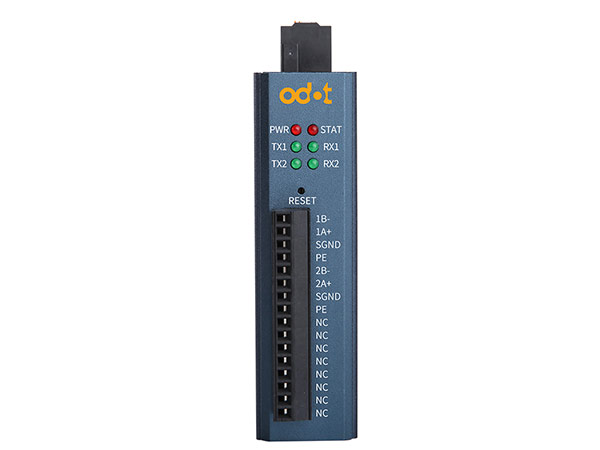

產品型號：
MG-S2EX產品特點：
◆支持Modbus和Modbus-TCP之間的協議轉換。 ◆支持DL/T 645和Modbus-TCP之間的協議轉換。 ◆支持 DL/T 645和Modbus-RTU之間的協議轉換。 ◆支持Modbus主站和從站模式（二選一）。 ◆2007版數據單個表可采集65個數據，1997版可采集42個數據。 ◆電表數據類型：32/64位浮點數或64位長整型。 ◆6KB數據儲存區。 ◆1路Modbus-RTU轉Modbus-TCP Server網關。 ◆1路DL/T 645轉Modbus-TCP Server網關。 ◆支持一鍵復位功能。MG-S2EX網關是一種Modbus-RTU和DL/T 645轉Modbus-TCP協議轉換器。產品可將Modbus設備和DL/T 645設備連接到支持
Modbus-TCP客戶端功能的PLC和上位機，同時支持5個Modbus-TCP客戶端連接。產品采用金屬外殼，設計堅固，支持導軌安裝，串口信號均提供內置光電隔離。
◆支持Modbus和Modbus-TCP之間的協議轉換。
◆支持DL/T 645和Modbus-TCP之間的協議轉換。
◆支持 DL/T 645和Modbus-RTU之間的協議轉換。
◆支持Modbus主站和從站模式（二選一）。
◆2007版數據單個表可采集65個數據，1997版可采集42個數據。
◆電表數據類型：32/64位浮點數或64位長整型。
◆6KB數據儲存區。
◆1路Modbus-RTU轉Modbus-TCP Server網關。
◆1路DL/T 645轉Modbus-TCP Server網關。
◆支持一鍵復位功能。
環境參數
工作溫度范圍：-40~85℃
存儲溫度范圍：-55~125℃
工作濕度范圍：5%~95% (無冷凝)
電源參數
電源端口數量：1路
輸入電壓范圍：9~36VDC，3KV隔離電壓
功耗：Max.100mA@24V
以太網參數
網關工作模式：地址映射模式，Modbus TCP/IP協議
以太網端口數量：2個RJ45，10M/100Mbps、自適應速率，帶交換機功能
網絡協議：ETHERNET、ARP、IP、TCP、ICMP
TCP連接數量：最大5個
串口參數
串口數量：2路RS485
串行通信模式：RTU模式和DL/T645模式
串口終端電阻：需外置120Ω電阻
支持的波特率：1200~115200 bps
支持的校驗模式：無校驗、奇校驗、偶校驗
支持的從站數量：最大62個（不帶中繼器）
協議功能碼：0x01、0x02、0x03、0x04、0x05、0x06、0x0F、0x10
Modbus數據存儲區：0xxxx區（線圈）：8192 Bit
1xxxx區（離散量輸入）：8192 Bit
3xxxx區（輸入寄存器）：8192 Word
4xxxx區（保持寄存器）：8192 Word
3xxxx區（系統診斷區）：264 Word
